Bausatz für ein UKW-Radio - mit SMD-Chip
- Arbeitsspannung: DC 2,7 - 3,3 V (bitte keine 18650-Batterie mit 3,7V verwenden, könnte Beschädigungen verursachen)
- Arbeitsstrom: 19mA
- Arbeitsfrequenz: 76–108 MHz
- Ausgangsimpedanz: 32 Ohm
- Arbeitstemperatur:-40℃~85℃
- Arbeitsfeuchtigkeit: 0 % ~ 95 % relative Luftfeuchte

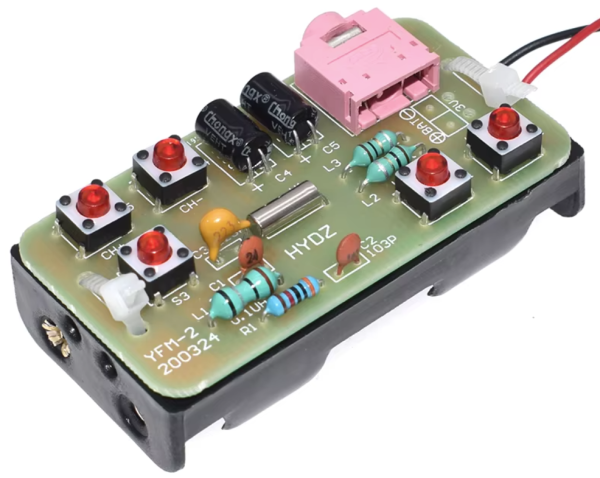

- Größe (fertig aufgebaut): 57*32*20mm

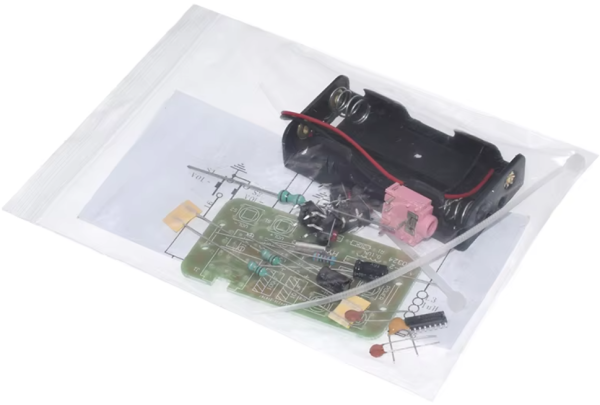

Gerade mal 19 Teile werden benötigt um dieses Stereo-Radio aufzubauen. Durch die Ausgangsimpedanz von 32 Ohm ist es direkt an einen nachgeschalteten Verstärker anschließbar,- der damit zum Receiver wird...
Eine kleine Herausforderung stellt das Einlöten des SMD-Chips dar, ist aber mit kleiner, flacher Lötspitze auch schnell erledigt.

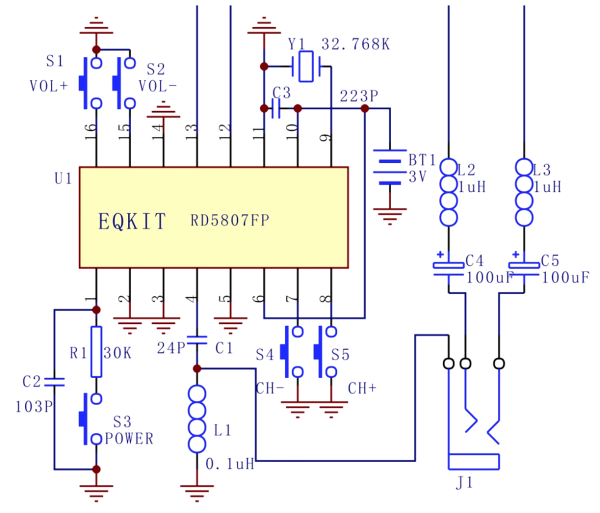

Eine besondere Aufbauanleitung ist eigentlich nicht nötig, alle Komponenten sind auf der Platine aufgedruckt.
Hier dennoch unser Installationstip:

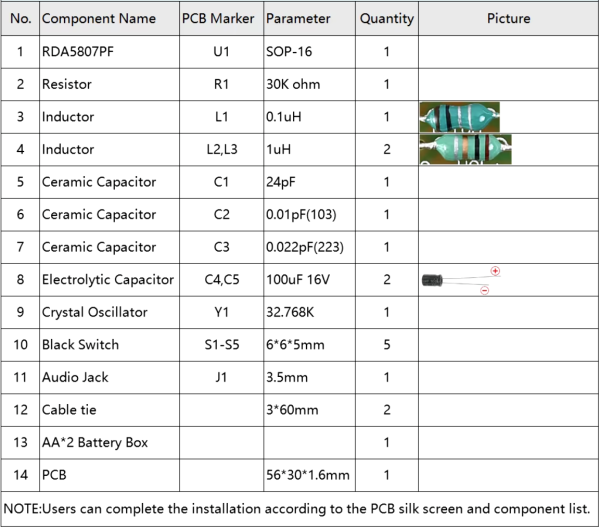

- Schritt 1: Beginnen Sie mit dem Chip RDA5807PF bei U1. An einer Ecke des IC befindet sich ein Punkt und auf der Leiterplatte befindet sich ein rechteckiges Pad, auf dem der Pin1 des ICs platziert werden kann. Diese beiden Markierungen entsprechen einander und dienen zur Spezifikation der Installationsrichtung des ICs.
- Schritt 2: Installieren Sie den 30K Ohm Widerstand bei R1
- Schritt 3: Installieren Sie die 0,1 uH-Induktivität bei L1
- Schritt 4: Installieren Sie die beiden 1uH-Induktivitäten bei L2 und L3
- Schritt 5: Installieren Sie den 32,768 kHz Quarzoszillator bei Y1
- Schritt 6: Installieren Sie den 24pF Keramikkondensator bei C1
- Schritt 7: Installieren Sie den 0,01 pF (103) Keramikkondensator bei C2
- Schritt 8: Installieren Sie den 0,022pF (223) Keramikkondensator bei C3
- Schritt 9: Installieren Sie die 5 Mikrotaster bei S1-S5
- Schritt 10: Installieren Sie den 100uF / 16V Elektrolytkondensator bei C4, C5. Bitte achten Sie auf die Polarität. Der kürzere Anschlussdraht ist der Minuspol
- Schritt 11: Installieren Sie die 3,5-mm-Audiobuchse bei J1
- Schritt 12: Batteriekasten anschließen. Achten Sie auf Plus und Minus
- Schritt 13: Befestigen Sie den Batteriekasten mit einem Kabelbinder
- Schritt 14: Batterien einlegen, einschalten und den Radio genießen...
